AEM UEGO X-Series – montage de la prise RS232

Comment souder une prise RS232 sur un AEM ?

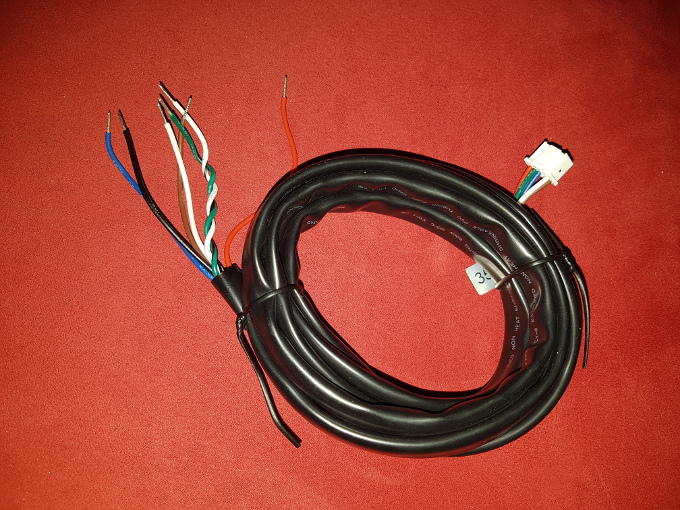

Schéma de l’AEM :
Nous utiliserons la PIN 5 (bleu) qui est la sortie série et la PIN 2 (noir) qui est la masse :

Schéma de la prise RS232 :

Nous utiliserons la PIN 2 (received data) et la PIN 5 (signal ground) :

Vous devez donc souder le fils bleu sur la PIN 2 de votre prise RS232, et le fils noir sur laPIN 5 :

Configuration de l’hyperterminal :

Bits Per Second = 9600
Data Bits = 8
Parity = None
Stop Bits = 1
Flow Control = Hardware

Il ne vous reste plus qu’à brancher un adaptateur RS232/USB pour connecter votre AEM à votre laptop.

Source : Nasioc
